ТКУ-0.800


Технические характеристики

Наименование параметра Значение
Общая мощность котелной Мвт 0.800
Внутренний диаметр 92
Используемое топливо Природный газ, сжиженный газ, жидкое топливо
Давление газа на вводе в котельную, кПа 3
Максимальный расход газа, м куб. 97.7
Температура уходящих газов, не менее, С град 190
Минимальное разряжение за котлом, не менее, МПа -5
Температурный режим теплоснабжения, С град 95-70
Давление теплоносителя, не более, МПа 0.3
Потребляемая электрическая мощность, кВт/час 18
Габаритные размеры, не более, м
длина 8.5
ширина 5.4
высота 2.76
Масса, не более, т 7.5

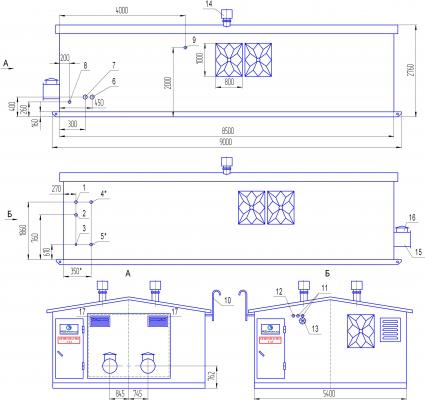

Габаритный чертеж

1.Подающий трубопровод в теплосеть (Ду100); 2.Обратный трубопровод из теплосети (Ду100); 3.Ввод трубопровода (Ду50); 4*.Трубопровод в систему горячего водоснабжения (Ду50); 5*.Трубопровод из системы горячего водоснабжения (Ду40); 6.Дренажный трубопровод с предохранительно-сбросных клапанов (Ду50); 7.Дренажный трубопровод для слива с котлов и другого оборудования (Ду50); 8.Выход водопровода (Ду25); 9.Ввод газопровода (Ду80); 10.Продувочная свеча (Ду-25); 11.Ввод электрокабеля; 12.Ввод кабеля автоматики; 13.Электросветильник; 14.Дефлектор; 15.Газоход; 16.Взрывной клапан; 17.Вентиляционные решетки.

* При заказе котельной с системой горячего водоснабжения

Габаритные и присоединительные размеры котельных могут отличаться в зависимости от устанавливаемого оборудования, а также в связи с особыми условиями заказчика.

План размещения оборудования в котельной

1.Котел водогрейный - 2 шт.
2.Сетевой насос - 3 шт.
3.Подпиточный насос - 2 шт.
4.Насос ГВС* - 2 шт.
5.Теплообменник* - 1 шт.
6.Установка химподготовки (по анализу воды) - 1 шт.
7.Фильтр грубой очистки - 1 шт.
8.Узел учета расхода газа - 1 шт.
9.Электрощит - 1 шт.


Комплектация котельных

1.Котел водогрейный - 2 шт.
2.Сетевой насос - 3 шт.
3.Насос ГВС* - 2 шт.
4.Подпиточный насос - 2 шт.
5.Теплообменник*
6.Установка химподготовки (по анализу воды)
7.Гидромагнитная водоподготовка (по анализу воды)
8.Фильтр грубой очистки
9.Узел учета расхода газа:
- счетчик газа
- корректор расхода газа по P и t (по заказу)
- электромагнитный клапан
- термозапорный клапан
10.Электрощит - 1 шт.
11.Щит котельной автоматики - 1 шт.
12.Узел автоматического регулирования теплоснабжения в зависимости от температуры окружающей среды (по заказу) - 1 шт.
13.Освещение
14.Пожарно-охранная сигнализация (по заказу)
15.Дымовая труба (по заказу)

* При заказе котельной с системой горячего водоснабжения

Расположение и количество оборудования может отличаться в зависимости от параметров устанавливаемого оборудования, а также в связи с особыми условиями заказчика.
