Технические характеристики
| Наименование параметра | Значение | |||
| Общая мощность котелной Мвт | 0.400 | |||
| Используемое топливо | Природный газ, сжиженный газ, жидкое топливо | |||
| Давление газа на вводе в котельную, кПа | 3 | |||
| Максимальный расход газа, м куб. | 43.2 | |||
| Температура уходящих газов, не менее, С град | 210 | |||
| Минимальное разряжение за котлом, не менее, МПа | -5 | |||
| Температурный режим теплоснабжения, С град | 95-70 | |||
| Давление теплоносителя, не более, МПа | 0.3 | |||
| Потребляемая электрическая мощность, кВт/час | 4.8 | |||
| Габаритные размеры, не более, м | ||||
| длина | 7.5 | |||
| ширина | 2.6 | |||
| высота | 2.6 | |||
| Масса, не более, т | 5.2 |

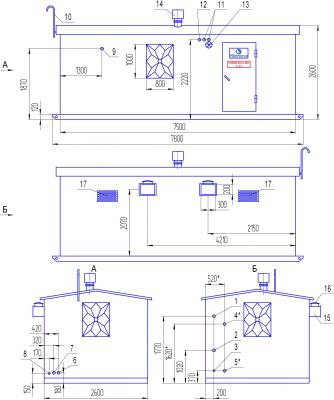

Габаритный чертеж
1.Подающий трубопровод в теплосеть (Ду80);
2.Обратный трубопровод из теплосети (Ду80);
3.Ввод трубопровода (Ду25 или Ду40);
4*.Трубопровод в систему горячего водоснабжения (Ду50);
5*.Трубопровод из системы горячего водоснабжения (Ду40);
6.Дренажный трубопровод с предохранительно-сбросных клапанов (Ду50);
7.Дренажный трубопровод для слива с котлов и другого оборудования (Ду50);
8.Выход водопровода (Ду25);
9.Ввод газопровода (Ду50);
10.Продувочная свеча (Ду-25);
11.Ввод электрокабеля;
12.Ввод кабеля автоматики;
13.Электросветильник;
14.Дефлектор;
15.Газоход;
16.Взрывной клапан;
17.Вентиляционные решетки.
* При заказе котельной с системой горячего водоснабжения
Габаритные и присоединительные размеры котельных могут отличаться в зависимости от устанавливаемого оборудования, а также в связи с особыми условиями заказчика.

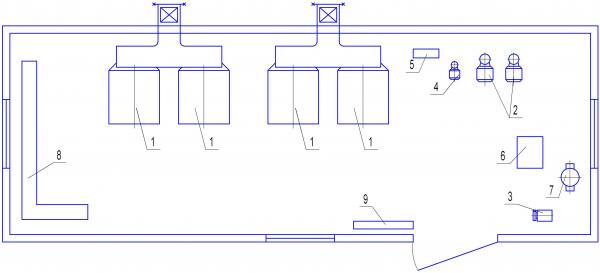

План размещения оборудования в котельной
1.Котел водогрейный - 4 шт.
2.Сетевой насос - 2 шт.
3.Подпиточный насос - 1 шт.
4.Насос ГВС* - 1 шт.
5.Теплообменник* - 1 шт.
6.Установка химподготовки (по анализу воды) - 1 шт.
7.Фильтр грубой очистки - 1 шт.
8.Узел учета расхода газа - 1 шт.
9.Электрощит - 1 шт.
Комплектация котельных
1.Котел водогрейный - 4 шт.
2.Сетевой насос - 2 шт.
3.Насос ГВС*
4.Подпиточный насос - 1 шт.
5.Теплообменник*
6.Установка химподготовки (по анализу воды)
7.Гидромагнитная водоподготовка (по анализу воды)
8.Фильтр грубой очистки
9.Узел учета расхода газа:
- счетчик газа
- корректор расхода газа по P и t (по заказу)
- электромагнитный клапан
- термозапорный клапан
10.Электрощит - 1 шт.
11.Щит котельной автоматики - 1 шт.
12.Узел автоматического регулирования теплоснабжения в зависимости от температуры окружающей среды (по заказу) - 1 шт.
13.Освещение
14.Пожарно-охранная сигнализация (по заказу)
15.Дымовая труба (по заказу)
* При заказе котельной с системой горячего водоснабжения
Расположение и количество оборудования может отличаться в зависимости от параметров устанавливаемого оборудования, а также в связи с особыми условиями заказчика.
